Сборочные чертежи
БАЗИС-МЕБЕЛЬЩИК
как собрать мебель без вопросов
Сборочные чертежи — это документ, по которому сборщик превращает набор панелей и фурнитуры в готовую мебель. От качества чертежей напрямую зависит скорость сборки и количество ошибок. Я проектирую мебель под заказ и знаю: если сборщик тратит время на то, чтобы разобраться, какая панель к какому корпусу относится, — это потерянные часы и нервы. Поэтому каждый мой проект сопровождается продуманными сборочными чертежами, где всё разложено по полочкам.
01 / 00
Как выглядит сборочный чертёж

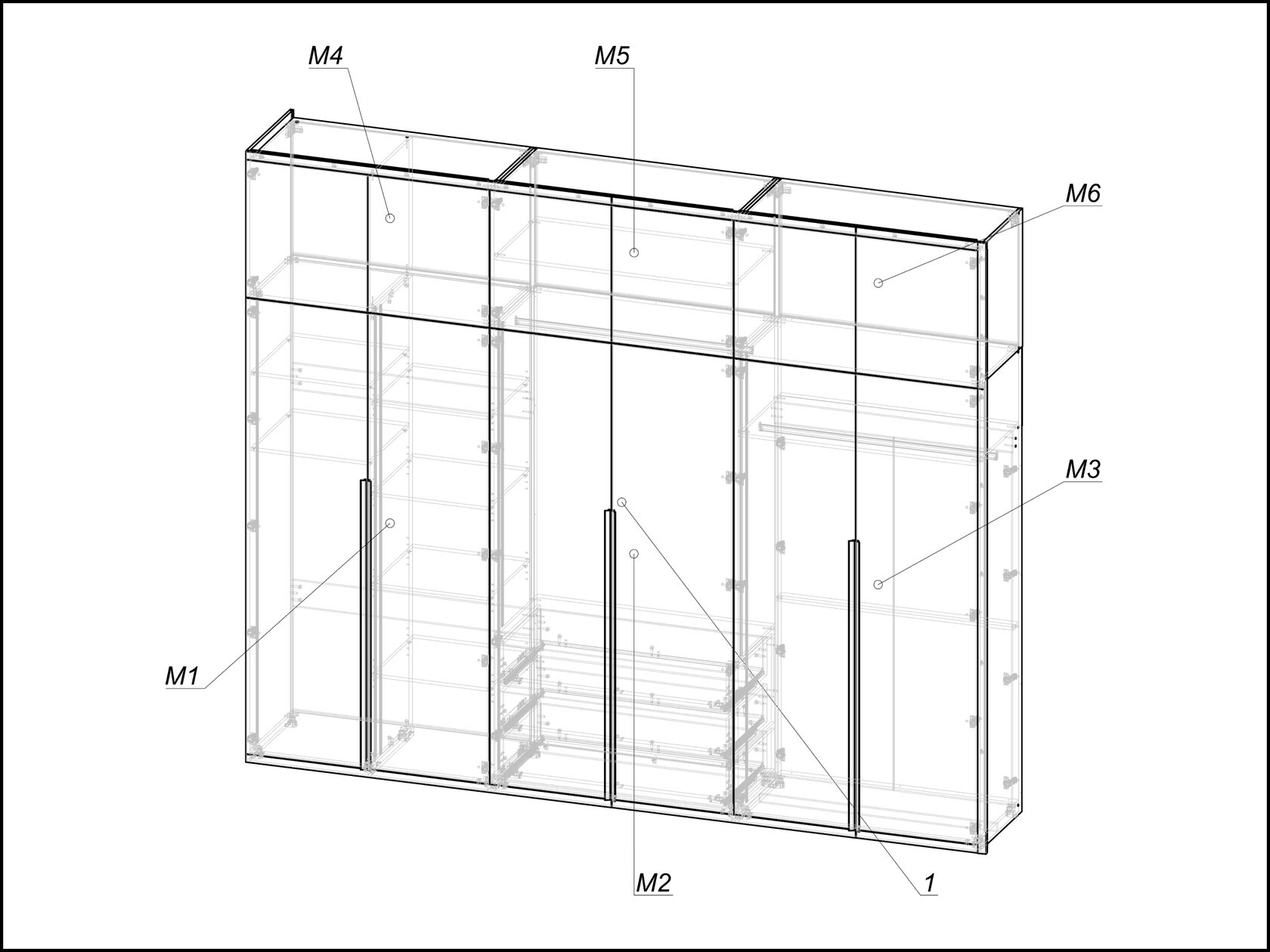

Общий вид проекта — схема всей модели, где каждому корпусу присвоен индивидуальный номер (М1, М2, М3…) и отмечено его расположение относительно других.
Расшифровка корпусов — таблица, что стоит за каждым номером: «М1 — шкаф левый», «М2 — шкаф центральный с полками», «М3 — нижний модуль под духовку». Названия осмысленные, а не абстрактные.

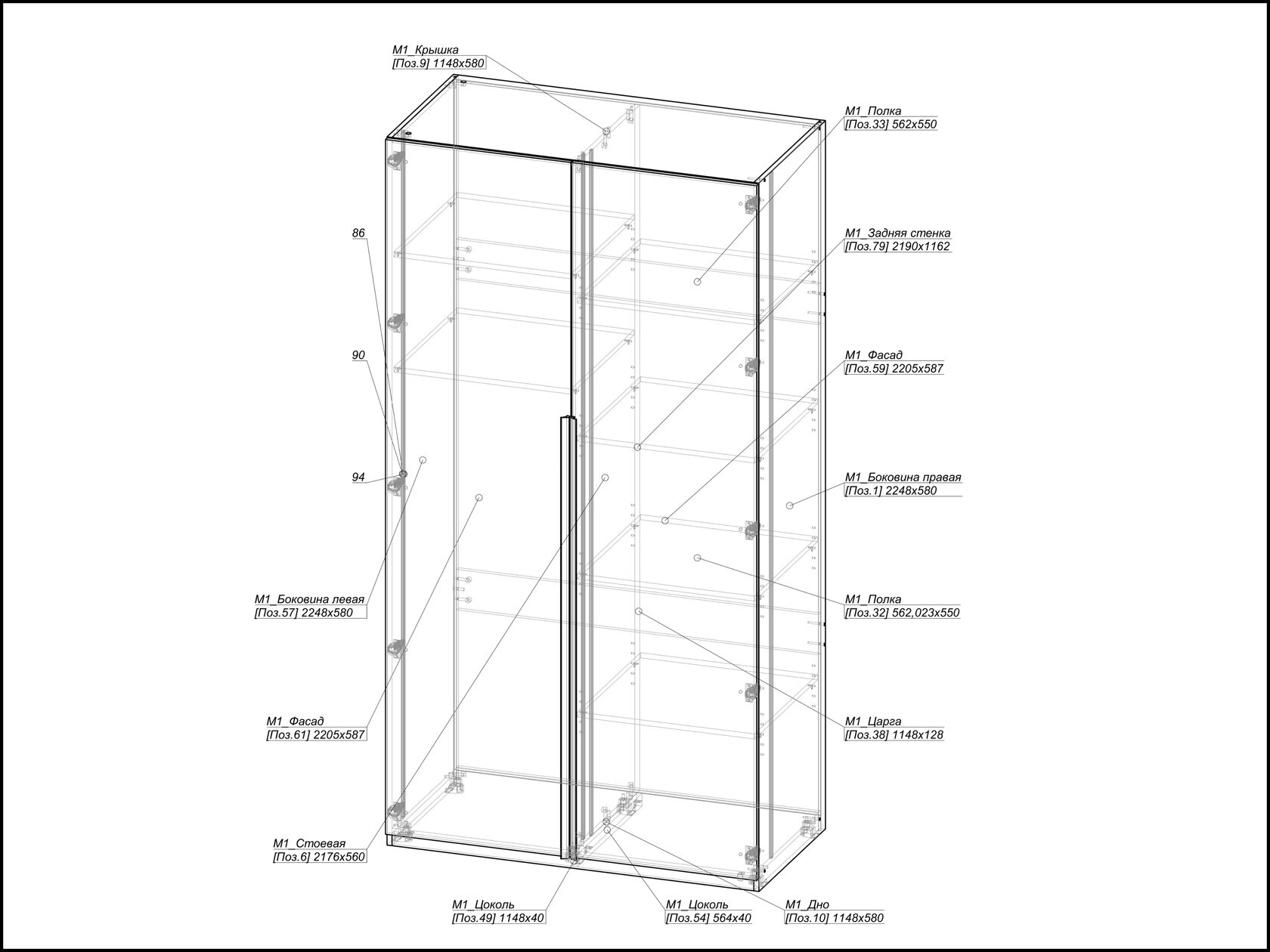

Чертежи на каждый корпус — объёмное изображение модуля с подписанными позициями всех деталей и три таблицы: список панелей, список профилей, список фурнитуры с артикулами.
Маркировка панелей — имя каждой детали содержит номер корпуса: «М6-боковина левая», «М2-крышка», «М8-полка». Если на производстве печатаются бирки, сортировка панелей по корпусам происходит без чертежей.
Артикулы на всю фурнитуру — если сборщику попалась незнакомая петля или полкодержатель, он вбивает артикул в поиск и находит схему установки или видео. Не нужно звонить конструктору.
По запросу — укажу на чертежах ваш внутренний номер заказа и наименование проекта.
Это PDF-файл в формате А4, удобный для двусторонней или односторонней печати.
Зачем каждой панели
присваивать номер корпуса
В типовых чертежах панель называется просто: «боковина левая», «крышка», «дно». Когда в проекте 10–20 корпусов и сотни панелей, сборщик на объекте видит перед собой гору одинаковых деталей и не понимает, какая к какому модулю относится.

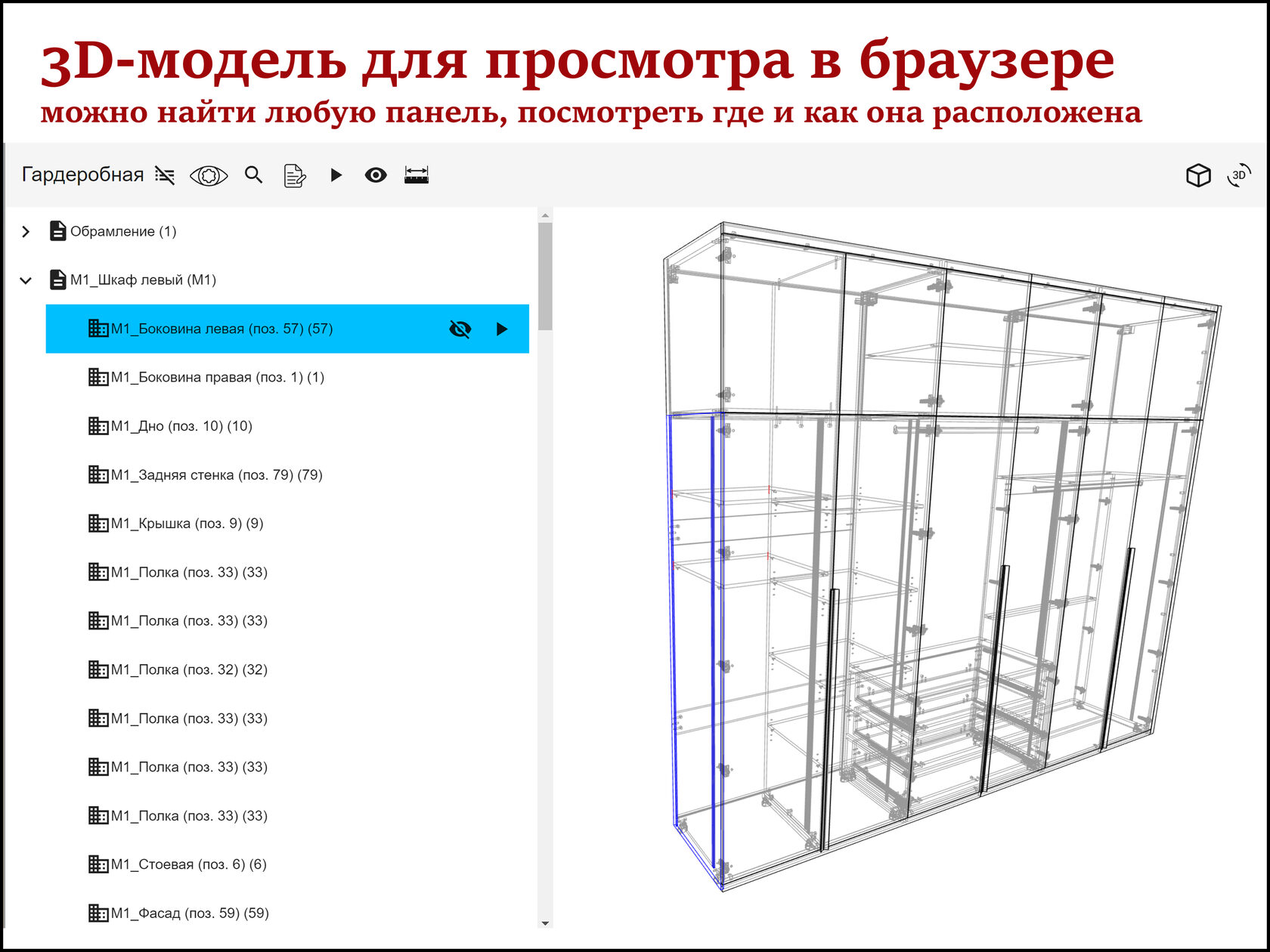

В моих чертежах каждая панель получает приставку с номером корпуса: не «боковина левая», а «М6-боковина левая». На бирке сразу написано, от какого модуля эта деталь.
Почему не использовать обозначение детали? У каждого производства свои настройки бирок. Не все печатают на бирке обозначения. А названия детали печатают все и всегда.
Сборщик распаковывает доставку, раскладывает панели по кучкам «М1», «М2», «М3» — и дальше собирает каждый корпус из своей кучки, не заглядывая в чертежи.
Это экономит часы на объекте и снимает самый частый вопрос сборщика: «А эта полка от какого шкафа?»
В моих чертежах каждая панель получает приставку с номером корпуса: не «боковина левая», а «М6-боковина левая». На бирке сразу написано, от какого модуля эта деталь.
Почему не использовать обозначение детали? У каждого производства свои настройки бирок. Не все печатают на бирке обозначения. А названия детали печатают все и всегда.
Сборщик распаковывает доставку, раскладывает панели по кучкам «М1», «М2», «М3» — и дальше собирает каждый корпус из своей кучки, не заглядывая в чертежи.
Это экономит часы на объекте и снимает самый частый вопрос сборщика: «А эта полка от какого шкафа?»
В каком порядке
пронумерованы корпуса
По умолчанию корпуса нумеруются слева направо и снизу вверх . Это логично и интуитивно: М1 — крайний левый, М2 — следующий, и так далее.
Но если порядок монтажа имеет значение — например, из-за ограниченного пространства на объекте один корпус физически невозможно поставить раньше другого — я перестраиваю нумерацию в порядке установки.
Тогда М1 — это то, что ставится первым, М2 — вторым, и сборщику не нужно думать, «а можно ли сейчас ставить М7, если М5 ещё не на месте».
Но если порядок монтажа имеет значение — например, из-за ограниченного пространства на объекте один корпус физически невозможно поставить раньше другого — я перестраиваю нумерацию в порядке установки.
Тогда М1 — это то, что ставится первым, М2 — вторым, и сборщику не нужно думать, «а можно ли сейчас ставить М7, если М5 ещё не на месте».
Почему каждая сборочная единица
занимает два листа
Я принципиально разношу картинку и таблицы на разные листы.
На первом листе — только изображение корпуса с подписанными позициями. Чем больше места отдано под картинку, тем крупнее и читаемее каждая деталь. Сборщику не нужно щуриться в мелкий шрифт.

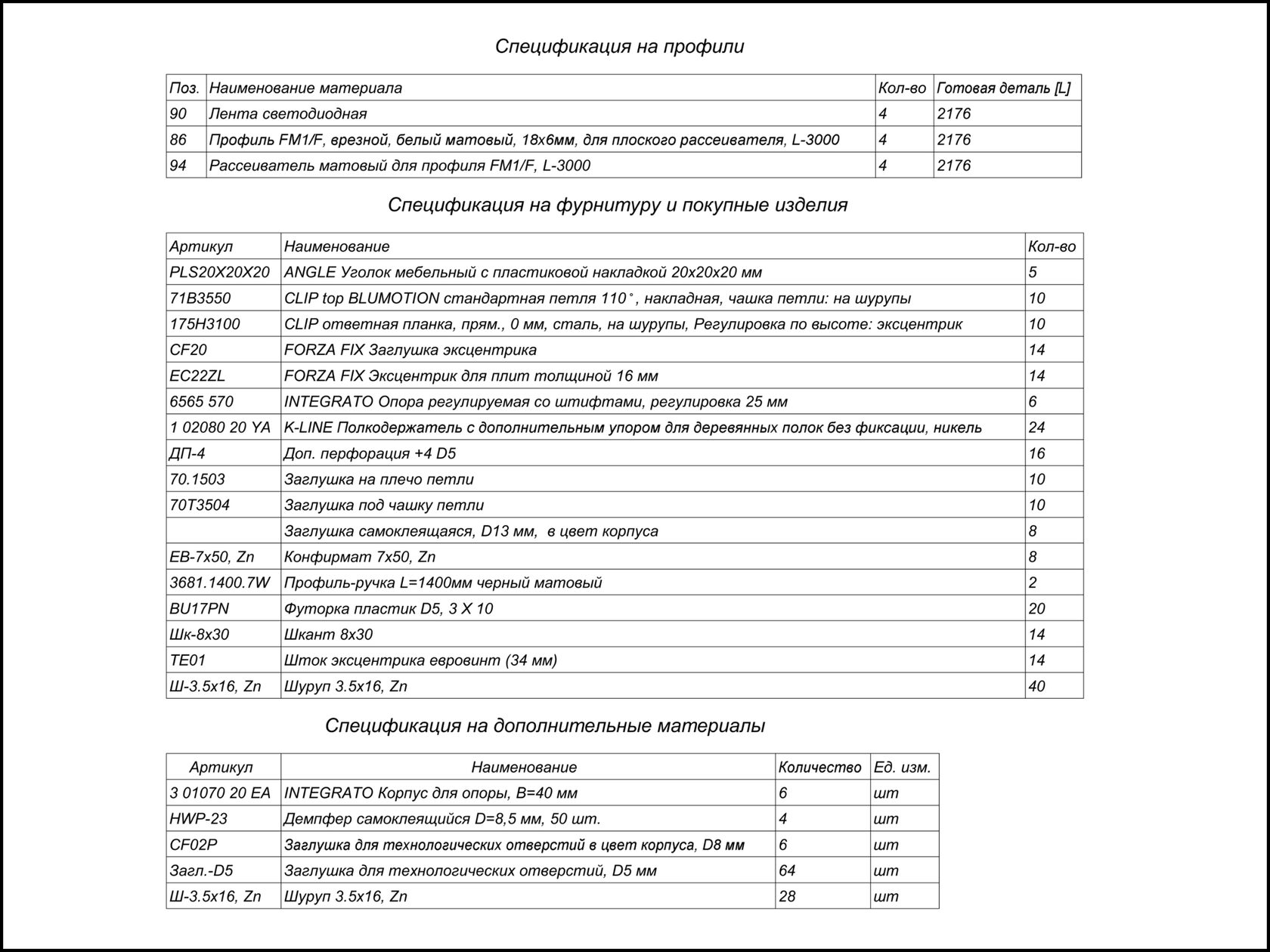

На втором листе — три таблицы: панели, профили, фурнитура. Они нужны для сверки и уточнения, а не для первичной сборки.
При этом я делаю чётное количество листов во всём документе. Это значит, что при печати на двухстороннем принтере на одном физическом листе бумаги оказывается вся информация по одной сборочной единице: картинка с одной стороны, таблицы с другой. Взял один лист — собрал один корпус. Не нужно раскладывать двадцать бумажек на полу.
На первом листе — только изображение корпуса с подписанными позициями. Чем больше места отдано под картинку, тем крупнее и читаемее каждая деталь. Сборщику не нужно щуриться в мелкий шрифт.
На втором листе — три таблицы: панели, профили, фурнитура. Они нужны для сверки и уточнения, а не для первичной сборки.
При этом я делаю чётное количество листов во всём документе. Это значит, что при печати на двухстороннем принтере на одном физическом листе бумаги оказывается вся информация по одной сборочной единице: картинка с одной стороны, таблицы с другой. Взял один лист — собрал один корпус. Не нужно раскладывать двадцать бумажек на полу.
смотреть другие конструкторские документы
Как я делаю
сборочные чертежи
автоматически и быстро
далее будет информация для моих коллег-конструкторов, которым интересно перенять мой опыт
Автоматическая нумерация и маркировка
Каждому блоку верхнего уровня я присваиваю номер через специальный скрипт.
Если внутри корпуса есть другие сборочные единицы (например, ящики), им присваиваются под-позиции с номером родительского корпуса (М1.1, М1.2).
Самое важное: этот же скрипт автоматически прописывает номер корпуса в названии каждой панели внутри него. Было «Боковина левая» — стало «М6-боковина левая».
Это полностью закрывает задачу маркировки для ЧПУ или ручного раскроя.
Если внутри корпуса есть другие сборочные единицы (например, ящики), им присваиваются под-позиции с номером родительского корпуса (М1.1, М1.2).
Самое важное: этот же скрипт автоматически прописывает номер корпуса в названии каждой панели внутри него. Было «Боковина левая» — стало «М6-боковина левая».
Это полностью закрывает задачу маркировки для ЧПУ или ручного раскроя.
Картинка важнее таблиц
Я считаю, что изображение корпуса с подписанными наименованиями позиций — это ведущий элемент чертежа. Сборщик не должен бегать глазами между картинкой и таблицей, сопоставляя номер «10» с полкой. На моей картинке прямо написано «10 — полка съёмная».
Таблицы на втором листе (список панелей, профилей и фурнитуры с артикулами) — это вторичный инструмент.
Таблицы на втором листе (список панелей, профилей и фурнитуры с артикулами) — это вторичный инструмент.
Артикулы как страховка
В таблице фурнитуры я всегда даю артикулы. Если сборщику попалась незнакомая петля или скрытый монтаж, он просто вбивает артикул в поиск и находит схему установки или видео. Это снимает 90% звонков конструктору во время монтажа.
Текстовые пометки и инструкции прямо в модели
Если на чертеже сборочной единицы нужно сделать текстовые пометки или инструкции, то я создаю текст прямо в 3-D модели специальным скриптом.
Помещаю этот текст в сборочную единицу и при выпуске чертежей он автоматически попадает на лист.
Это снимает необходимость ручной правки выпущенных чертежей. Так в случае переделки СБ не придётся заново писать текст в готовых чертежах.
Помещаю этот текст в сборочную единицу и при выпуске чертежей он автоматически попадает на лист.
Это снимает необходимость ручной правки выпущенных чертежей. Так в случае переделки СБ не придётся заново писать текст в готовых чертежах.
