Суть деталировки панелей
Чертежи на детали корпуса я делаю в формате отдельного PDF-файла. Они не предназначены для ручного изготовления деталей — для этого есть модель .b3d и программы ЧПУ. Их назначение другое.
Когда нужны:
Вы заказываете распил и присадку на контрактном производстве и хотите проверить правильность фактически выполненной присадки и габаритов.
Вы частное лицо и не имеете доступа к модели в Базис-Мебельщик, но хотите убедиться, что детали изготовлены верно.
Нужно подать рекламацию на производство, если присадка не совпадает с проектом.
Что внутри:

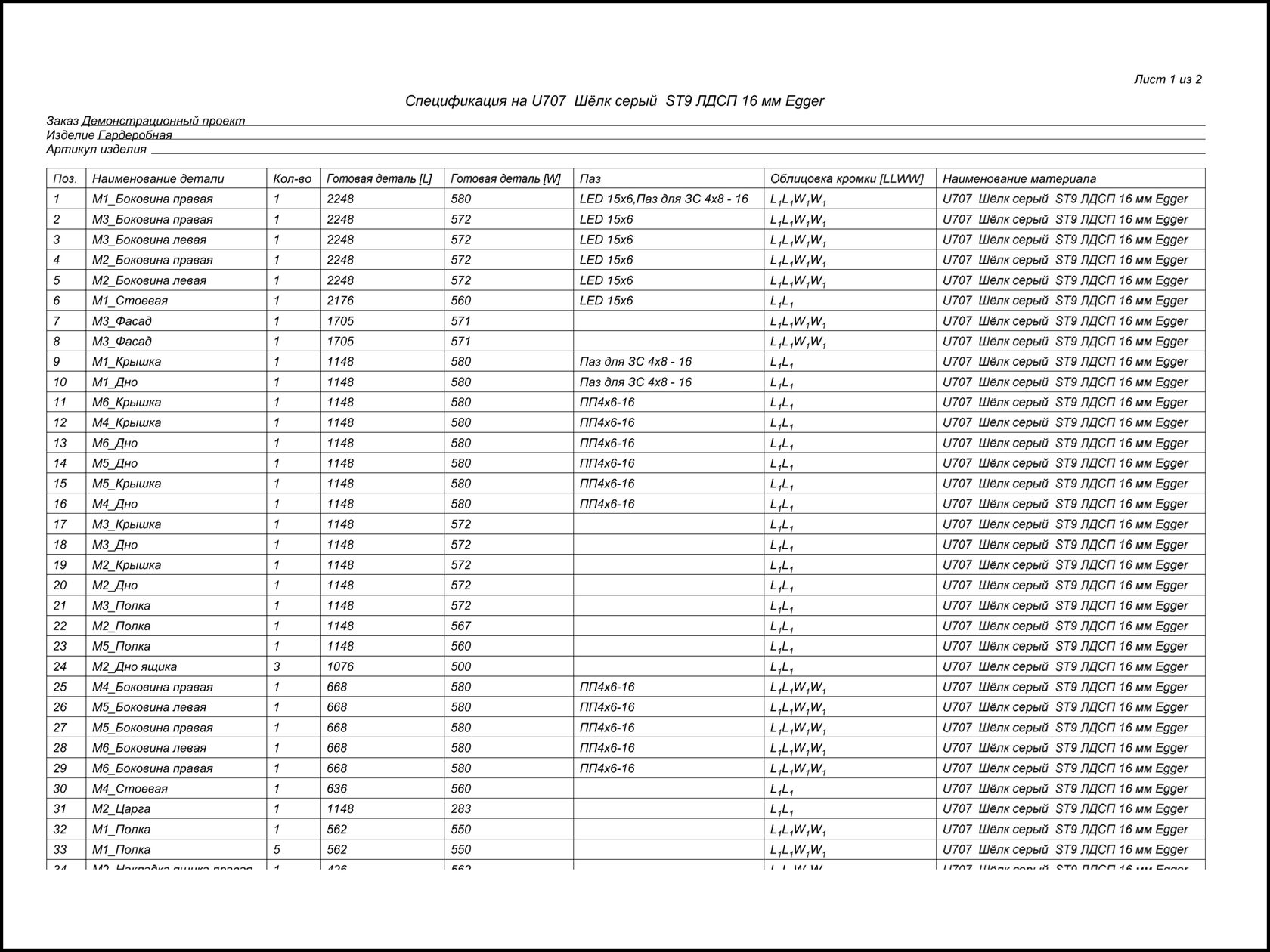

Список всех панелей модели, рассортированный по материалу с указанием позиций.

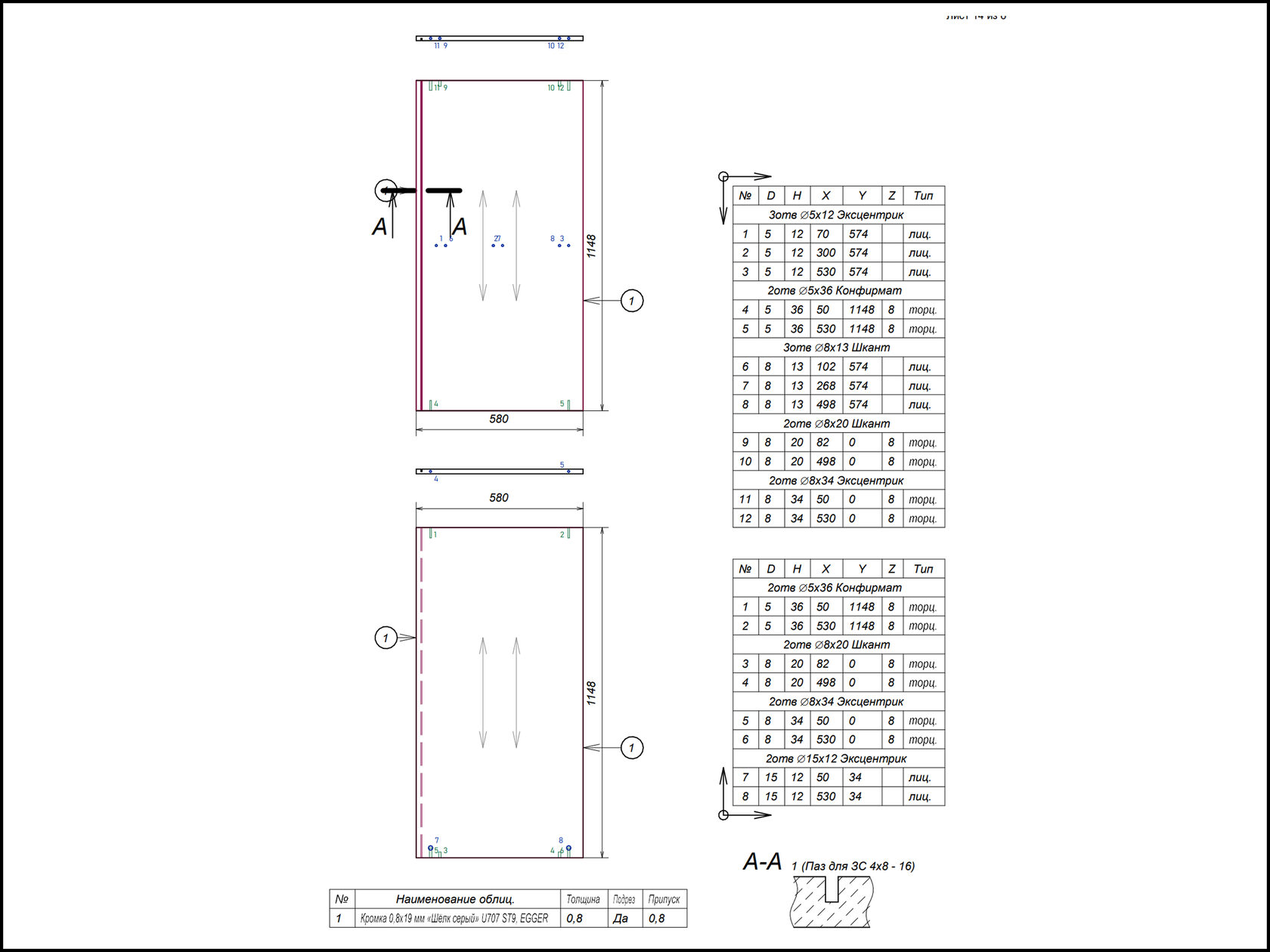

Чертёж каждой детали с отображением всех отверстий. Каждое отверстие имеет свой номер.
Таблица параметров по каждому отверстию: координаты на панели, диаметр, глубина.
Габариты детали для сверки общих размеров.
По этим координатам вы берёте рулетку или штангенциркуль, замеряете фактическое отверстие на панели и сверяете с таблицей. Если координаты не совпадают — у вас на руках документ для рекламации.
Это PDF-файл. Его не нужно печатать вместе со всем остальным пакетом документов.
Почему на чертеже
номера отверстий, а не размеры
Поэтому на моём чертеже деталь выглядит лаконично: контур панели и номера отверстий рядом с каждым. Все параметры — координаты, диаметр, глубина — выносятся в таблицу. Нашли отверстие на картинке, увидели его номер, нашли этот номер в таблице, посмотрели параметры. Чисто, понятно, без визуального шума.
