МОДЕЛЬ .b3d
БАЗИС-МЕБЕЛЬЩИК
стандарт для современного производства
Модель — это файл, подготовленный в программе Базис-Мебельщик, который используется модулями системы Базис-Раскрой и Базис-ЧПУ для производства мебели (раскрой, кромкооблицовка, присадка, фрезеровка) на автоматизированном оборудовании.
01 / 00

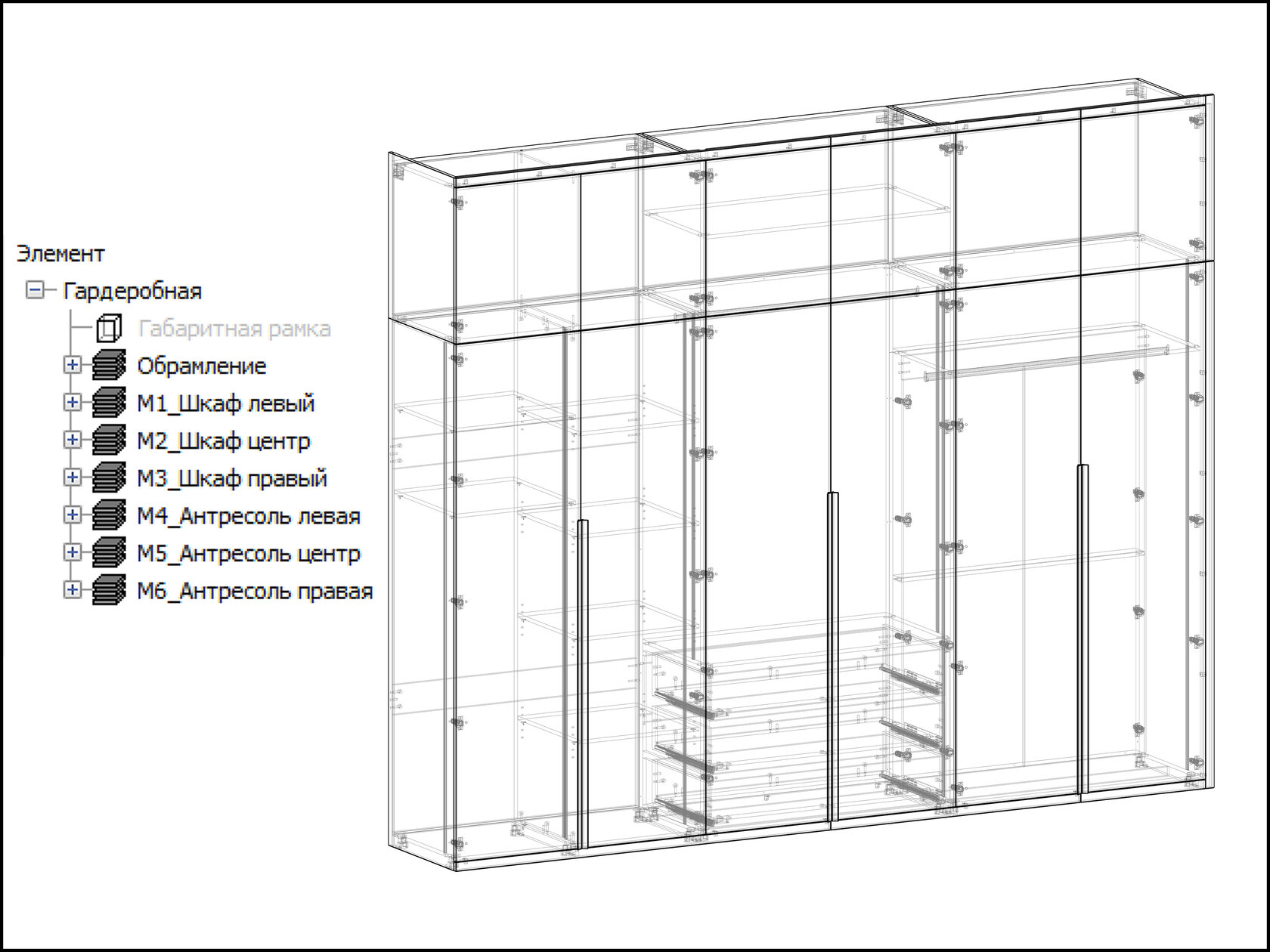

Структура модели
Все панели и детали проекта с точными размерами, материалами и кромками.
Схемы крепежа — каждая стяжка, конфирмат, шкант, эксцентрик на своём месте.
Фурнитуру — петли, направляющие, опоры, полкодержатели, ручки в установленных позициях.
Профили — алюминиевые и декоративные элементы с точной длиной и расположением.

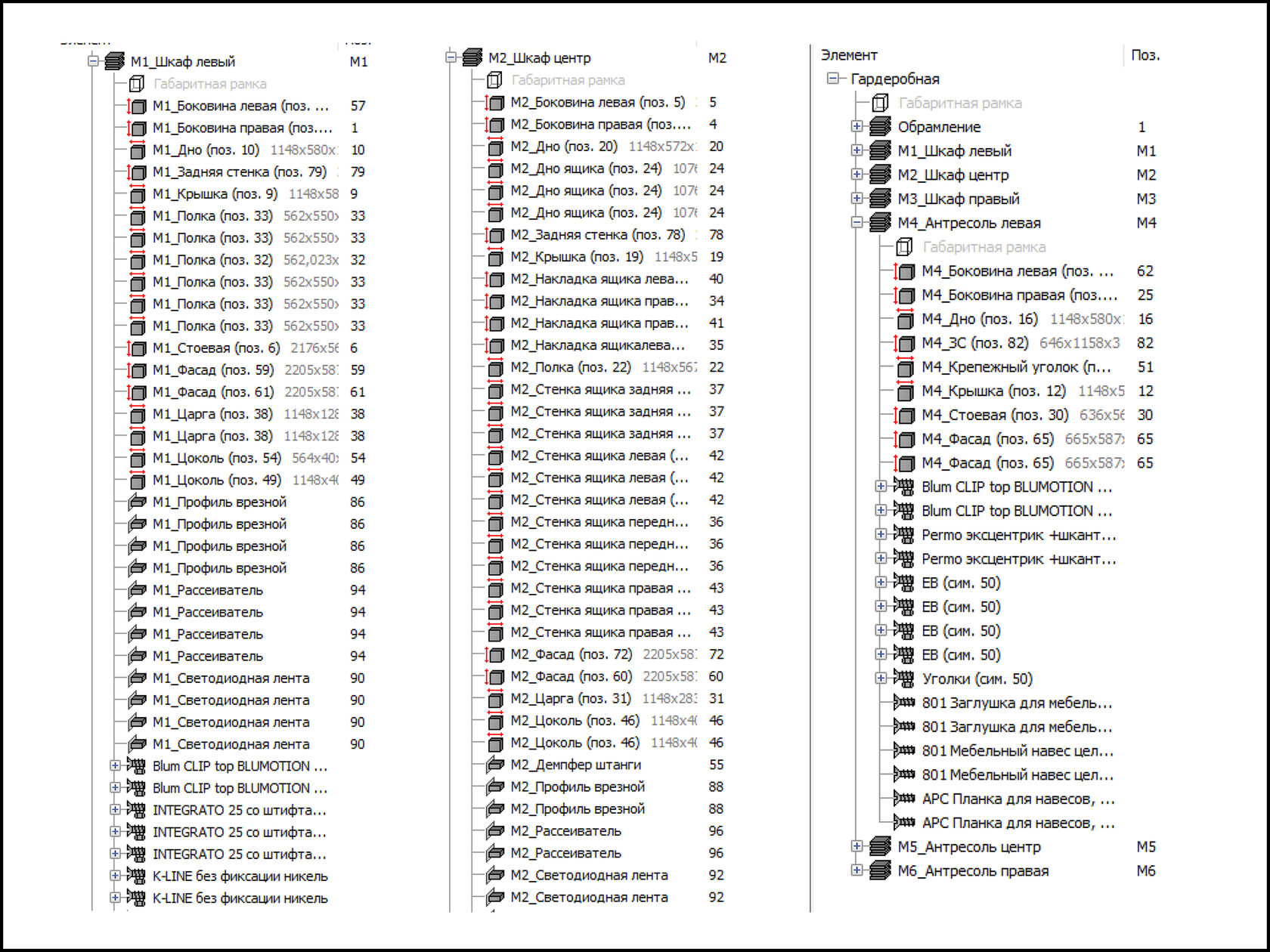

Наименования и позиции каждой панели, привязанные к сборочным чертежам.
Группировка всех элементов по сборочным единицам с сортировкой по имени и типу.
Это PDF-файл в формате А4, удобный для двусторонней или односторонней печати.
смотреть другие конструкторские документы
как я готовлю модель
к передаче в производство
далее будет информация для моих коллег-конструкторов, которым интересно перенять мой опыт
Стандарты, которых нет
Никакие ГОСТы и нормативы не регулируют, как должна выглядеть структура модели в Базис-Мебельщик. Нет правил, как группировать панели, какую иерархию блоков использовать, в каком порядке располагать элементы.
Но есть профессиональная культура. Модель, которую я передаю технологу, должна быть понятной с первого взгляда. Технолог не должен тратить время на разбор груды элементов. Все должно быть разложено по блокам (сборочным единицам) без лишней вложенности и рассортировано по типу.
Но есть профессиональная культура. Модель, которую я передаю технологу, должна быть понятной с первого взгляда. Технолог не должен тратить время на разбор груды элементов. Все должно быть разложено по блокам (сборочным единицам) без лишней вложенности и рассортировано по типу.
Рабочая иерархия — и почему её нужно разрушать
Для своего удобства проектирования я использую систему фрагментов и скриптов, которая выстраивает сложную иерархию блоков. Панель может лежать очень глубоко внутри вложенных блоков. Это удобно мне на этапе проектирования и изменения модели — я работаю с крупными узлами, перемещаю их, редактирую.
Но эта иерархия совершенно ни к чему технологу на производстве. Ему не нужна моя внутренняя кухня. Ему нужен плоский, понятный список: вот панели, вот крепёж, вот фурнитура, вот профили.
Поэтому перед передачей модели в производство я разрушаю всю глубокую иерархию блоков. В верхнем уровне остаются только панели, схемы крепежа, профили и фурнитура. Никаких вложенных блоков ради вложенных блоков.
Исключение: если внутри модели есть блок, которому назначена сборочная единица (ящик, выдвижная система, крупная мебельная сборка), такой блок сохраняется как группа. Ящики и подобные сборки обязаны быть сгруппированными — их разрушать нельзя.
Но эта иерархия совершенно ни к чему технологу на производстве. Ему не нужна моя внутренняя кухня. Ему нужен плоский, понятный список: вот панели, вот крепёж, вот фурнитура, вот профили.
Поэтому перед передачей модели в производство я разрушаю всю глубокую иерархию блоков. В верхнем уровне остаются только панели, схемы крепежа, профили и фурнитура. Никаких вложенных блоков ради вложенных блоков.
Исключение: если внутри модели есть блок, которому назначена сборочная единица (ящик, выдвижная система, крупная мебельная сборка), такой блок сохраняется как группа. Ящики и подобные сборки обязаны быть сгруппированными — их разрушать нельзя.
Для подготовки в производство один скрипт
Разрушение иерархии, сохранение сборочных единиц, сортировка по типу и имени — все эти этапы подготовки я выполняю одним скриптом. Не вручную, не по одному блоку. Нажал кнопку — модель готова к передаче.
