ЧЕРТЕЖИ НА ФАСАДЫ
БАЗИС-МЕБЕЛЬЩИК
КАК ПРИСАЖИВАТЬ ПЕТЛИ БЕЗ ОШИБОК
Чертежи на фасады - это документ в формате PDF, который необходим для изготовления, присадки и фрезеровки фасадов вручную. Также используется, когда необходимо сделать заказ фасадов на стороннем производстве.
01 / 00
Как выглядит чертеж на фасад

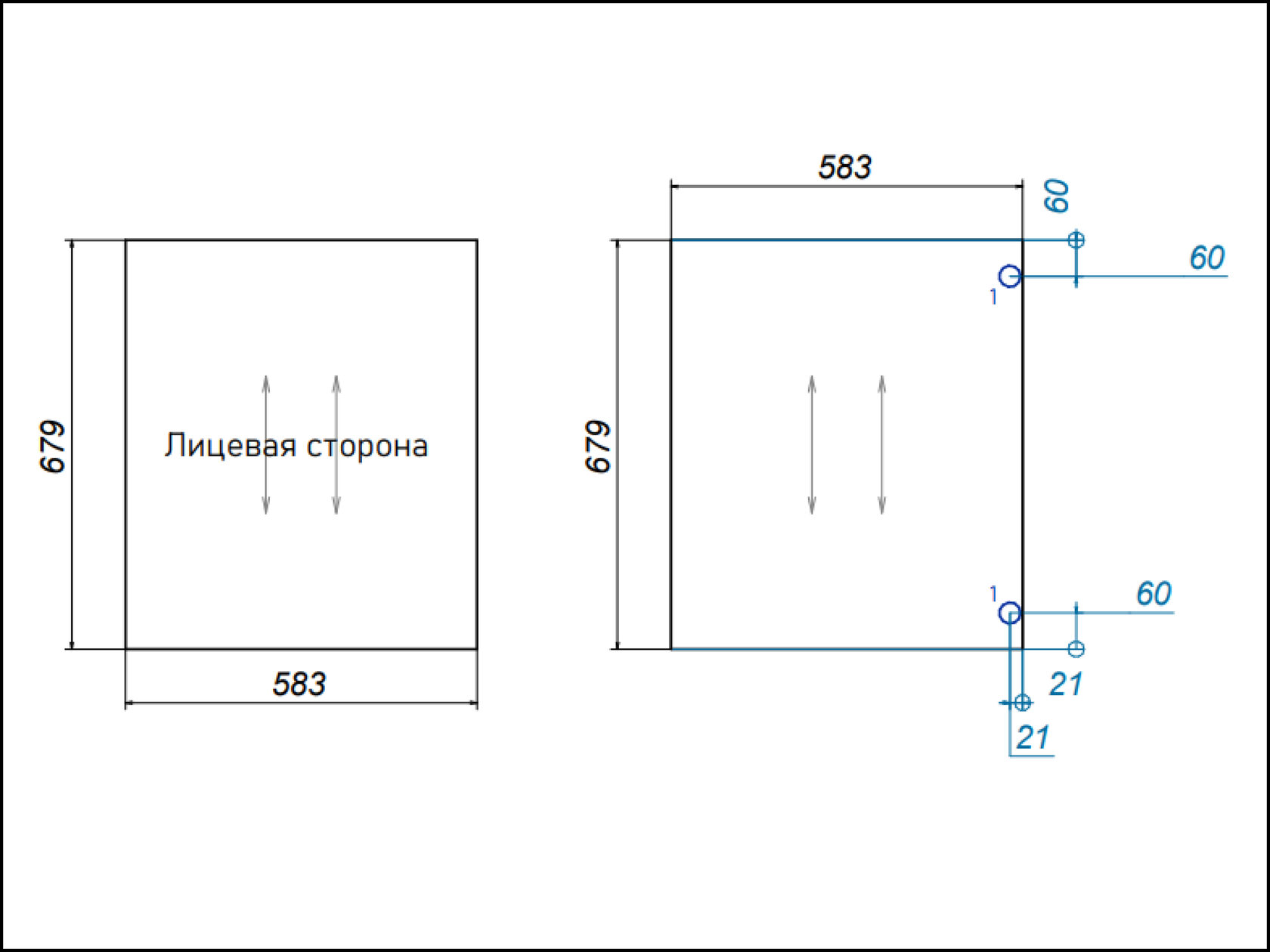

Изображение фасада с двух сторон — лицевой и обратной, с чётким обозначением, где какая сторона.
Разметка присадки под петли — только отверстия под чашку петли, без отверстий под шурупы в чашке, чтобы не загромождать чертёж.
Размеры от краёв к центру — каждое отверстие отмеряется от ближайшего края фасада, а не по цепочке от отверстия к отверстию. Это исключает накопление погрешности.
Целочисленные расстояния — все размеры присадки округлены до целых миллиметров. Мастеру не нужно вымерять десятые доли.
Направление фрезеровки — если на фасаде есть фрезеровка (волна, лапша, вертикальные полосы), на чертеже обозначено направление текстуры, а не каждая полоса отдельно. Иначе чертёж станет нечитаемым.

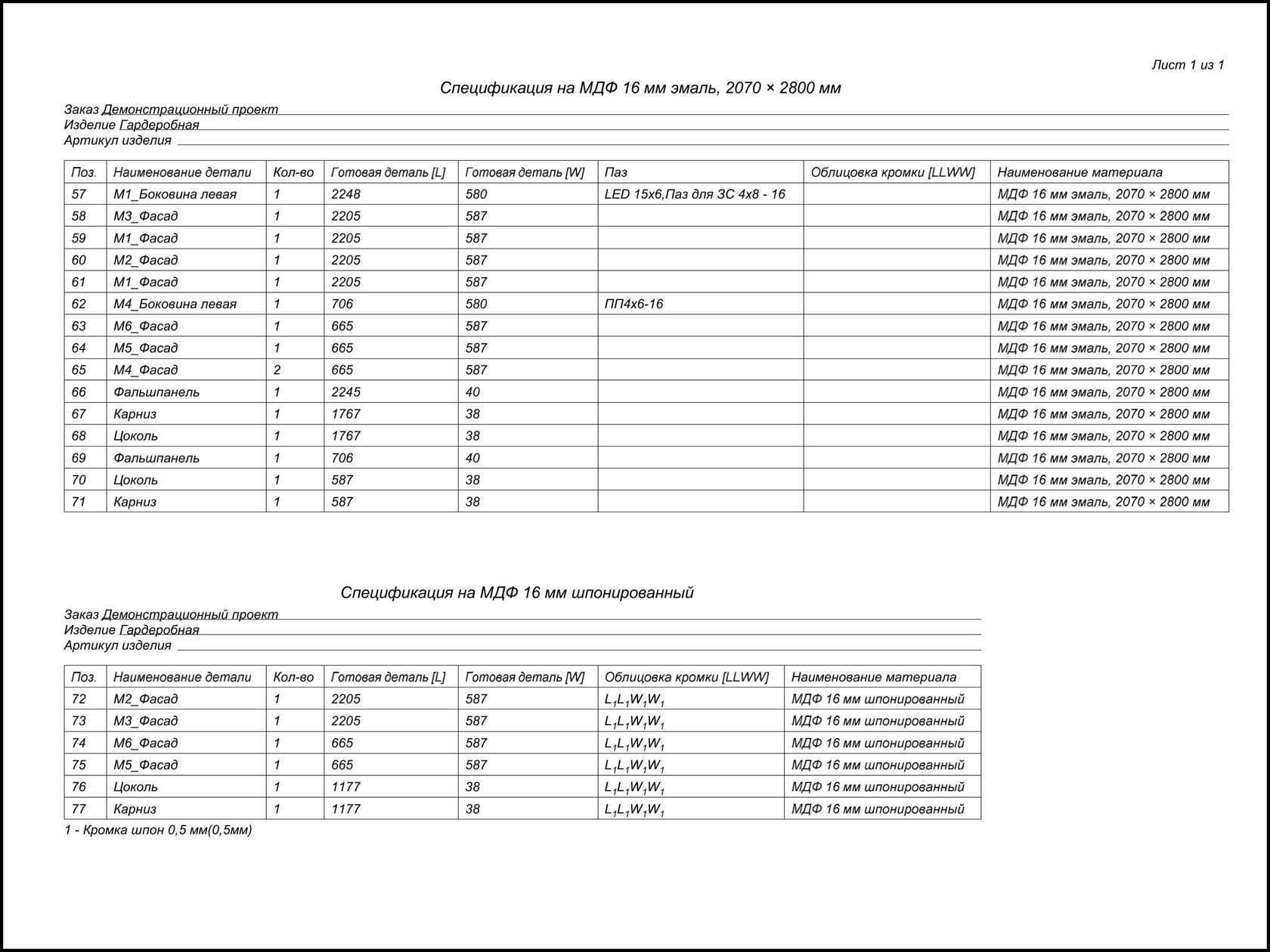

Отдельный PDF на каждый тип фасадов — если в проекте фасады из разных материалов или с разных производств, каждый тип получает свой файл.
Зачем фасад показан
с двух сторон
Это критично важный момент. Если петли на фасаде расположены несимметрично, мастер на производстве должен однозначно понимать, с какой стороны сверлить. Если на чертеже только один вид без указания лицевой стороны, мастер может перепутать и сделать присадку зеркально. Фасад испорчен.
Ограничения:
фрезеровка фасадов
Если в проекте фасады с фрезеровкой (волна, выемки и пр.), я делаю визуальное изображение этой фрезеровки для эскизов и согласований. Вы видите, как фасад будет выглядеть, и утверждаете дизайн.
Но производственные чертежи фрезеровки я не делаю. Фрезеровка фасадов — отдельная технология со своей спецификой: особенности материала, набор фрез на конкретном производстве и т.п.. Этим занимаются технологи на производстве фасадов. Я передаю им визуальный референс, а они сами разрабатывают программу фрезеровки под своё оборудование и материал.
Но производственные чертежи фрезеровки я не делаю. Фрезеровка фасадов — отдельная технология со своей спецификой: особенности материала, набор фрез на конкретном производстве и т.п.. Этим занимаются технологи на производстве фасадов. Я передаю им визуальный референс, а они сами разрабатывают программу фрезеровки под своё оборудование и материал.
Ограничения:
фасады в алюминиевой раме
Для фасадов в алюминиевых системах я даю габаритные размеры и чертежи присадки под петли.
Подробную деталировку профиля, уплотнителей, соединительных элементов и стёкол я не делаю — это зона ответственности производителя алюминиевых фасадов.
Подробную деталировку профиля, уплотнителей, соединительных элементов и стёкол я не делаю — это зона ответственности производителя алюминиевых фасадов.
смотреть другие конструкторские документы
как я делаю
чертежи на фасады
лёгкими и читаемыми
далее будет информация для моих коллег-конструкторов, которым интересно перенять опыт
Когда нужны, а когда нет
Я делаю чертежи на фасады в двух случаях:
- Фасады изготавливаются вручную или на стороннем производстве.
- Фасады присаживаются под петли отдельно от корпуса.
- фасады из того же материала, что и корпус (ЛДСП);
- фасады пилятся на том же ЧПУ-станке вместе с деталями корпуса;
- никакого ручного труда или отдельного заказа на фасады нет.
Лицевая сторона панели
Ключевой приём: в модели фасаду назначается лицевая сторона и в настройках чертежей ставлю галочку "Делать два изображения панели, если глухие отверстия с обратной стороны". Таким образом на выходе мы получаем чертёж с двумя видами панели и пометкой, какая сторона является лицевой.
Это решает проблему зеркальной присадки без ручной обработки. Не нужно писать «правый» / «левый».
Если петли несимметричны, мастер видит оба вида и не может перепутать сторону сверления.
Это решает проблему зеркальной присадки без ручной обработки. Не нужно писать «правый» / «левый».
Если петли несимметричны, мастер видит оба вида и не может перепутать сторону сверления.
Скрипт целочисленной присадки
Когда петли расставляются схемой крепежа на равных расстояниях, часто получается дробное значение. Для ручной присадки это неприятно.
Я использую скрипт, который:
Я использую скрипт, который:
- Берёт исходные позиции петель.
- Округляет все расстояния до целых миллиметров.
- Сохраняет симметрию расстановки.
- Дробный остаток переносит к центру фасада.
Размеры от краёв, не цепочкой
Принцип: каждое отверстие отмеряется от ближайшего края фасада абсолютным размером. Не от предыдущего отверстия, не по цепочке.
Почему: при ручном сверлении погрешность каждого отверстия складывается с предыдущей. Если размеры даны цепочкой, к пятому отверстию накопленная ошибка может быть заметной. Если каждый размер от края — погрешность не накапливается.
Почему: при ручном сверлении погрешность каждого отверстия складывается с предыдущей. Если размеры даны цепочкой, к пятому отверстию накопленная ошибка может быть заметной. Если каждый размер от края — погрешность не накапливается.
Фрезеровка — направление текстуры вместо каждой полосы
Если на фасаде фрезеровка типа «волна» или «лапша» (вертикальные полосы), наносить каждую полосу на чертёж нельзя — изображение станет нечитаемым. Вместо этого я обозначаю направление текстуры, которое и есть направление фрезеровки.
Этого достаточно для мастера: он видит, что полосы вертикальные или горизонтальные, и делает фрезеровку в нужном направлении. Конкретный шаг и профиль фрезы — уже задача производства фасадов.
Этого достаточно для мастера: он видит, что полосы вертикальные или горизонтальные, и делает фрезеровку в нужном направлении. Конкретный шаг и профиль фрезы — уже задача производства фасадов.
